铁路供电段专用仪器

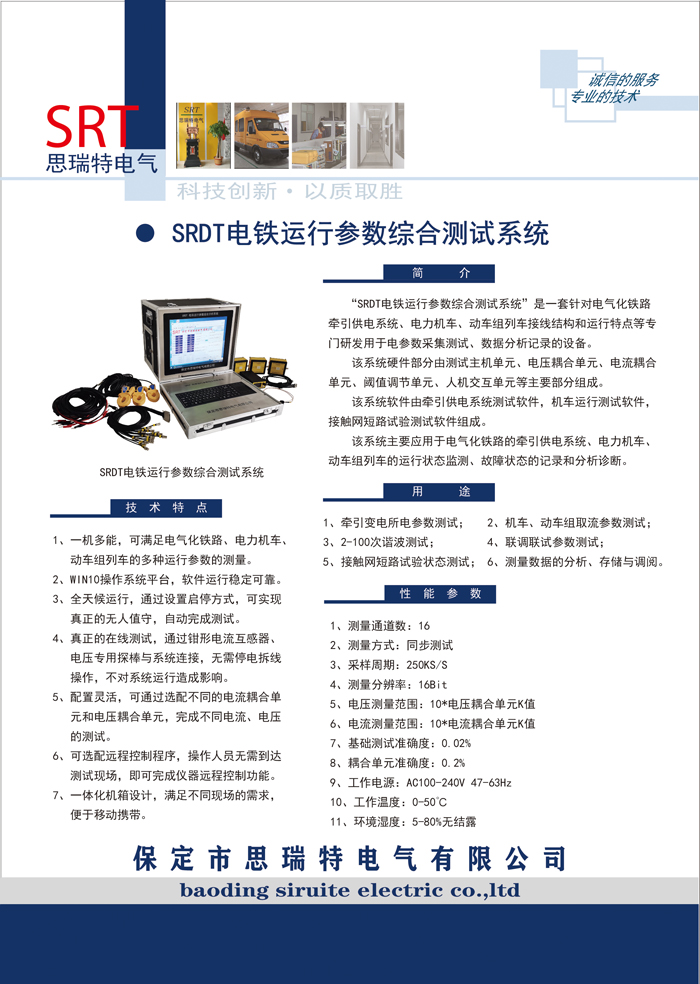

SRDT电铁运行参数综合测试系统



概述

      SRDT电铁运行参数综合测试系统”是一套针对电气化铁路牵引供电系统、电力机车、动车组列车接线结构和运行特点等专门研发用于电参数采集测试、数据分析记录的设备。
      该系统硬件部分由测试主机单元、电压耦合单元、电流耦合单元、阈值调节单元、人机交互单元等主要部分组成。
      该系统软件由牵引供电系统测试软件,机车运行测试软件,接触网短路试验测试软件组成。
      该系统主要应用于电气化铁路的牵引供电系统、电力机车、动车组列车的运行状态监测、故障状态的记录和分析诊断。

用途

      1、牵引变电所电参数测试;
      2、机车、动车组取流参数测试;
      3、2-100次谐波测试;
      4、联调联试参数测试;
      5、接触网短路试验状态测试;
      6、测量数据的分析、存储与调阅。

主要特点
      1、一机多能,可满足电气化铁路、电力机车、动车组列车的多种运行参数的测量。
      2、WIN10操作系统平台,软件运行稳定可靠。
      3、全天候运行,通过设置启停方式,可实现真正的无人值守,自动完成测试。
      4、真正的在线测试,通过钳形电流互感器、电压专用探棒与系统连接,无需停电拆线操作,不对系统运行造成影响。
      5、配置灵活,可通过选配不同的电流耦合单元和电压耦合单元,完成不同电流、电压的测试。
      6、可选配远程控制程序,操作人员无需到达测试现场,即可完成仪器远程控制功能。

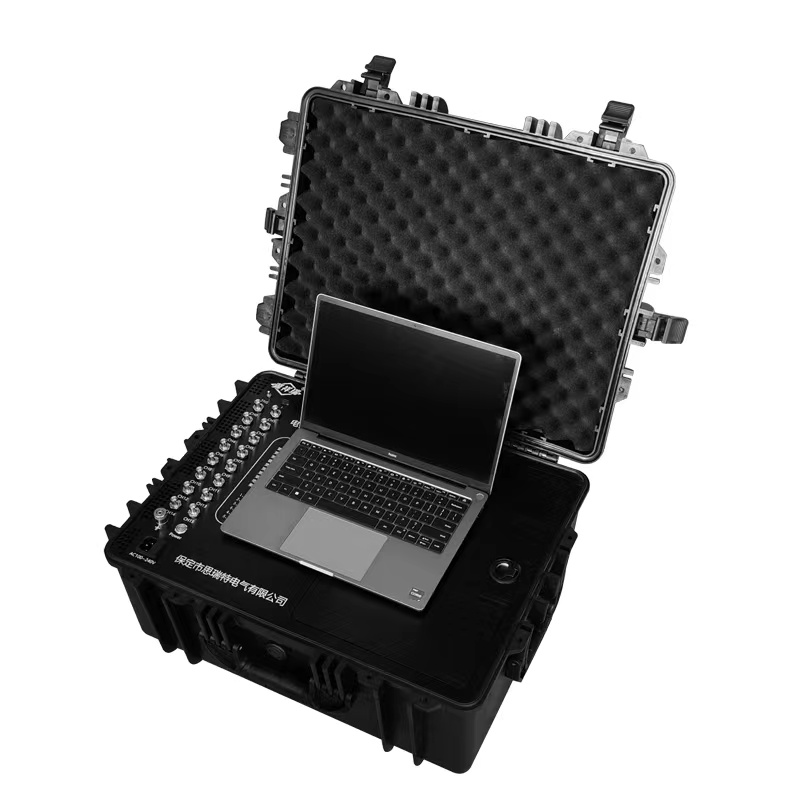

      7、一体化机箱设计,满足不同现场的需求,便于移动携带。

技术指标
      1、测量通道数:16
      2、测量方式:同步测试
      3、采样周期:250KS/S
      4、测量分辨率:16Bit
      5、电压测量范围:10*电压耦合单元K值
      6、电流测量范围:10*电流耦合单元K值
      7、基础测试准确度:0.02%
      8、耦合单元准确度:0.2%
      9、工作电源:AC100-240V 47-63Hz
      10、工作温度:0-50℃
      11、环境湿度:5-80%无结露

售后服务
      1.仪器若出现质量问题,自购买之日起叁个月内包换,一年内免费维修,终身提供保修和技术服务。
      2.如发现仪器有不正常情况或故障请及时与我们联系,以便为您提供最便捷的处理方案,未经允许,请不要自行处理,以免发生危险。
